Cabos de guia de ondas magnetostritivos para medidores de nível e sensores de deslocamento

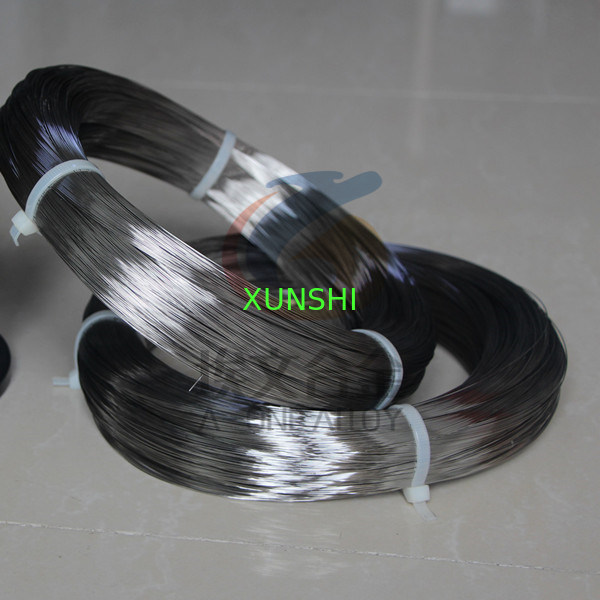

Fio guia de onda magnetostritivo para medidor de nível e sensor de deslocamento

• A magnetostrição é uma propriedade de materiais ferromagnéticos como ferro, níquel e cobalto.Quando colocados em um campo magnético, esses materiais mudam de tamanho e/ou forma

• Uma característica importante de um fio feito de material magnetostritivo é o efeito Wiedemann.
• Quando um campo magnético axial é aplicado a um fio magnetostritivo e uma corrente passa através do fio, ocorre uma torção no local do campo magnético axial
• A torção é causada pela interação do campo magnético axial, geralmente de um ímã permanente, com o campo magnético ao longo do fio magnetostritivo, que está presente devido à corrente no fio
• A corrente é aplicada como um pulso de curta duração, -1 ou 2 µs, a densidade de corrente mínima é ao longo do centro do fio e a máxima na superfície do fio
• Isto é devido ao efeito de pele

• A intensidade do campo magnético também é maior na superfície do fio
• Isso ajuda no desenvolvimento da torção do guia de ondas
• Como a corrente é aplicada como um pulso, a torção mecânica viaja no fio como uma onda ultrassônica
• O fio magnetostritivo é, portanto, chamado de guia de onda
• A onda viaja à velocidade do som no material do guia de ondas, -3O00m/s

Aplicativo:

• Medidor de nível magnetostritivo
• Sensor de nível magnetostritivo
• Sensor de posição magnetostritivo
• Sensor de deslocamento magnetostritivo
• Transdutor de deslocamento linear magnetostritivo
• Transdutor magnetostritivo
• Outros sensores onde o fio magnetostritivo é necessário

Faixa de tamanho:
0,15-1,0 mm

Tamanho do estoque:

• Φ0,50 mm
• Φ0,75 mm
• Φ0,8 mm
