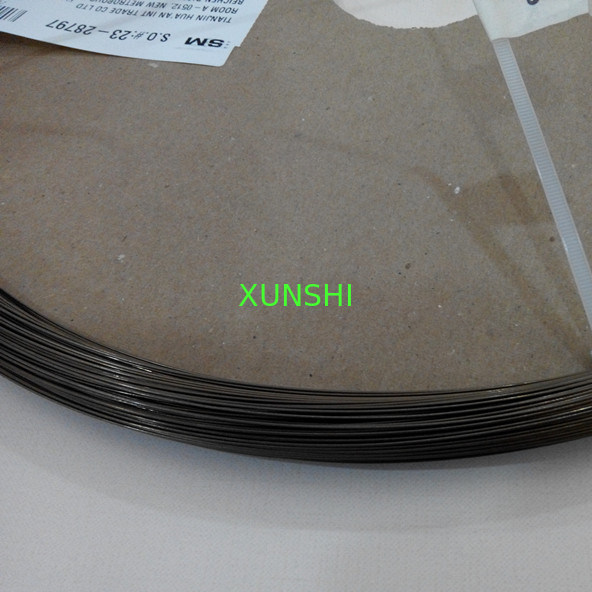

Fios de liga para sensores magnetostrictivos, em existência, OD-0,75 mm, fabricados nos EUA
Fios de liga para sensores magnetostrictivos
Cabos de condução de ondas
Cabos de guia de ondas utilizados para transdutor
Fios de guia de ondas utilizados para sensores
Propriedade:
Cabos de guia de ondas magnetostritivos para sensores de nível e de deslocamento
A magnetostrição é uma propriedade de materiais ferromagnéticos como ferro, níquel e cobalto
Quando colocados num campo magnético, estes materiais mudam de tamanho e/ou forma
Uma característica importante de um fio feito de um material magnetostrictive é o efeito Wiedemann
Quando um campo magnético axial é aplicado a um fio magnetostrictive, e uma corrente é passada através do fio, uma torção ocorre na localização do campo magnético axial
A torção é causada pela interação do campo magnético axial, geralmente de um ímã permanente, com o campo magnético ao longo do fio magnetostrictive,que está presente devido à corrente no fio
A corrente é aplicada como um pulso de curta duração, -1 ou 2 us; a densidade de corrente mínima é ao longo do centro do fio e o máximo na superfície do fio
Isto é devido ao efeito da pele
A intensidade do campo magnético também é maior na superfície do fio
Isso ajuda no desenvolvimento da torção do guia de ondas
Como a corrente é aplicada como um pulso, a torção mecânica viaja no fio como uma onda ultrassônica
O fio magnetostrictivo é, portanto, chamado de guia de ondas
A onda viaja à velocidade do som no material do guia de ondas, -3O00m/s
Coeficiente de magnetostrição: 28PPM
Densidade: 8,1 g/cm3
Resistência à tração: superior a 930 MPa
Temperatura de funcionamento: -40 - 85°C
Aplicação:
Medidor de nível magnetostrictivo
Sensor de nível magnetostrictivo
Sensor de posição magnetostrictivo
Sensor de deslocamento magnetostrictivo
Transdutor de deslocamento linear magnetostrictivo
Transdutor magnetostrictivo
Outros sensores para os quais seja necessário um fio magnetostrictivo
Tamanho do fio em estoque: 0,15 mm, 0,35 mm, 0,50 mm, 0,75 mm, 1,00 mm
Medidor de nível magnetostrictivo/sensor de nível/sensor de posição/sensor de deslocamento/transdutor de deslocamento linear/transdutor
Fios de liga HAXY: 0,75 mm 0,5 mm
